یک دیزل ژنراتور قدرتمند را میتوان به قلب یک سیستم تشبیه کرد، اما این کابلهای برق هستند که نقش رگهای حیاتی را ایفا کرده و این قدرت را به تجهیزات شما میرسانند. انتخاب کابل برق دیزل ژنراتور به صورت صحیح و اصولی، یکی از مهمترین مراحل در فرآیند نصب دیزل ژنراتور است. انتخاب یک کابل با سایز نامناسب (کوچکتر از حد نیاز)، نه تنها باعث کاهش راندمان و آسیب به تجهیزات الکتریکی شما میشود، بلکه میتواند یک خطر ایمنی جدی و عامل اصلی آتشسوزی باشد.
در این راهنمای جامع و تخصصی از دیزل ژنراتور امیری، ما به عنوان متخصص در زمینه طراحی و اجرای کامل سیستمهای برق اضطراری، به طور کامل به تشریح اصول، فرمولها و نکات کلیدی در فرآیند انتخاب کابل برق دیزل ژنراتور میپردازیم. هدف ما از این مقاله، ارائه دانشی است که به شما کمک کند تا با اطمینان کامل، بهترین و ایمنترین انتخاب کابل برق دیزل ژنراتور را برای سیستم خود داشته باشید.
چرا انتخاب کابل برق دیزل ژنراتور اینقدر حیاتی است؟
یک کابل برق نامناسب میتواند مشکلات متعددی را ایجاد کند که آگاهی از آنها اهمیت این انتخاب کابل برق دیزل ژنراتور را روشن میسازد:
- ایمنی و خطر آتشسوزی: اگر سایز کابل برای میزان جریان عبوری کوچک باشد، مقاومت الکتریکی آن باعث ایجاد حرارت بیش از حد میشود. این حرارت میتواند عایق کابل را ذوب کرده و منجر به اتصال کوتاه و آتشسوزی شود. این مهمترین دلیلی است که انتخاب کابل برق دیزل ژنراتور باید به درستی انجام شود.
- افت ولتاژ (Voltage Drop): تمام کابلها دارای مقاومت هستند. با عبور جریان از کابل، بخشی از ولتاژ در طول مسیر افت میکند. اگر کابل بیش از حد نازک یا طولانی باشد، این افت ولتاژ شدید شده و ولتاژی که به تجهیزات شما میرسد، کمتر از حد استاندارد خواهد بود.
- آسیب به تجهیزات: افت ولتاژ برای موتورهای الکتریکی بسیار مضر است. یک موتور که با ولتاژ پایینتر کار میکند، برای جبران، جریان بیشتری میکشد که این امر باعث داغ شدن و کاهش شدید طول عمر مفید آن میشود.
- کاهش راندمان و اتلاف انرژی: افت ولتاژ به معنای تبدیل انرژی الکتریکی ارزشمند (که برای تولید آن سوخت مصرف شده) به حرارت بیفایده در طول کابل است.
۳ عامل اصلی در انتخاب کابل برق دیزل ژنراتور
۳ عامل اصلی در انتخاب کابل برق دیزل ژنراتور
فرآیند مهندسی انتخاب کابل برق دیزل ژنراتور بر پایه سه فاکتور اصلی استوار است:
۱. ظرفیت آمپر (Ampacity)
ظرفیت آمپر، حداکثر میزان جریانی است که یک کابل با سایز مشخص میتواند به صورت ایمن و بدون داغ شدن بیش از حد، از خود عبور دهد. اولین قدم، محاسبه حداکثر جریان خروجی (آمپر بار کامل) دیزل ژنراتور شماست. برای ژنراتورهای سه فاز، این محاسبه با فرمول زیر انجام میشود:
آمپر = (kVA × 1000) / (ولتاژ × 1.732)
برای مثال، برای یک دیزل ژنراتور 100kVA با ولتاژ خروجی 400 ولت:
آمپر = (100 × 1000) / (400 × 1.732) = 100,000 / 692.8 ≈ 144 آمپر
بنابراین، شما باید کابلی را انتخاب کنید که ظرفیت آمپر آن در شرایط نصب، بیشتر از ۱۴۴ آمپر باشد. این حداقل سایز مورد نیاز برای انتخاب کابل برق دیزل ژنراتور است.
۲. افت ولتاژ (Voltage Drop)
این فاکتور اغلب نادیده گرفته میشود اما بسیار حیاتی است، به خصوص برای مسافتهای طولانی. یک قانون کلی مهندسی میگوید که افت ولتاژ کل از ترمینالهای ژنراتور تا دورترین نقطه مصرف، نباید بیشتر از ۳٪ تا ۵٪ باشد. افت ولتاژ به سه عامل بستگی دارد:
- طول کابل: هر چه کابل طولانیتر باشد، افت ولتاژ بیشتر است.
- میزان جریان (آمپر): هر چه بار بیشتری از کابل عبور کند، افت ولتاژ بیشتر است.
- سطح مقطع کابل (سایز): هر چه کابل ضخیمتر باشد، مقاومت آن کمتر و در نتیجه افت ولتاژ کمتر است.
نکته کلیدی: برای مسافتهای طولانی (مثلاً بالای ۳۰ متر)، شما اغلب مجبور خواهید بود کابلی را انتخاب کنید که بسیار ضخیمتر از آن چیزی است که صرفاً بر اساس ظرفیت آمپر نیاز بود. این کار برای جبران افت ولتاژ و رساندن برق با کیفیت به مصرفکننده ضروری است.
۳. شرایط محیطی و نوع نصب
ظرفیت آمپر یک کابل که در جداول استاندارد ذکر میشود، برای شرایط ایدهآل (مثلاً دمای محیط ۳۰ درجه سانتیگراد و نصب در هوای آزاد) است. اگر شرایط نصب متفاوت باشد، باید از “ضرایب تصحیح” استفاده کرد:
- دمای محیط: در دماهای بالاتر از حد استاندارد (مثلاً در یک موتورخانه گرم)، ظرفیت مجاز جریان کابل کاهش مییابد.
- نحوه نصب: یک کابل که در داخل لوله (کاندوئیت) یا به صورت دفن در خاک نصب میشود، به خوبی یک کابل که در سینی کابل در هوای آزاد قرار دارد، خنک نمیشود. بنابراین، ظرفیت آمپر آن کاهش مییابد.
- تعداد کابلهای مجاور: اگر چندین کابل قدرت در کنار یکدیگر و در یک مسیر نصب شوند، حرارت تولیدی آنها بر روی هم اثر گذاشته و ظرفیت جریان مجاز هر کابل را کاهش میدهد.
یک متخصص در هنگام انتخاب کابل برق دیزل ژنراتور، تمامی این ضرایب را در محاسبات خود لحاظ میکند.

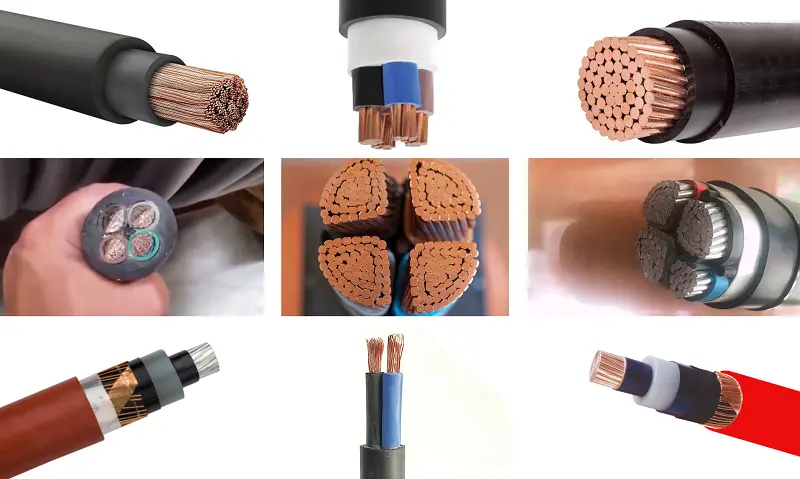

جدول سایز انتخاب کابل برق دیزل ژنراتور و نحوه استفاده از آن
در زیر یک جدول نمونه و بسیار سادهشده برای کمک به برآورد اولیه سایز کابل (بر حسب میلیمتر مربع – mm²) برای مسافتهای کوتاه (تا ۲۰ متر) و در شرایط نصب استاندارد آورده شده است.
هشدار: این جدول فقط برای برآورد اولیه است. انتخاب کابل برق دیزل ژنراتور نهایی باید حتماً توسط یک مهندس برق و با در نظر گرفتن تمام شرایط پروژه انجام شود.
| توان ژنراتور (کاوا) | آمپر بار کامل (تقریبی) | سایز کابل مسی (mm²) | سایز کابل آلومینیومی (mm²) |
|---|---|---|---|
| 50kVA | 72A | 4×25 | 4×35 |
| 100kVA | 144A | 4×70 | 4×95 |
| 250kVA | 360A | 2x(4×95) | 2x(4×120) |
| 500kVA | 720A | 4x(4×120) | 4x(4×150) |
*نکته: عبارت 2x به معنای استفاده از دو رشته کابل به ازای هر فاز است.
کابل مس یا آلومینیوم؟
- کابل مسی (Copper): هادی الکتریکی بهتری است (در یک سایز یکسان، آمپر بیشتری را عبور میدهد)، انعطافپذیری بیشتری دارد و در محل اتصالات کمتر دچار خوردگی میشود. اما قیمت آن به مراتب بالاتر است.
- کابل آلومینیومی (Aluminum): بسیار ارزانتر و سبکتر است، اما برای عبور یک جریان یکسان، به سایز بزرگتری نسبت به کابل مسی نیاز دارد. همچنین، در محل اتصالات نیازمند دقت و نگهداری بیشتری برای جلوگیری از اکسید شدن است.
به طور کلی، کابل مسی انتخاب فنی برتر است، اما برای سایزهای بسیار بالا، کابل آلومینیومی میتواند یک گزینه اقتصادی باشد به شرطی که توسط یک متخصص ماهر نصب شود.
نتیجهگیری: ایمنی و عملکرد در گرو انتخاب صحیح
همانطور که دیدید، انتخاب کابل برق دیزل ژنراتور یک محاسبه مهندسی است که در آن، ایمنی و عملکرد صحیح تجهیزات شما در اولویت قرار دارد. هرگز در این بخش صرفهجویی نکنید و همیشه از یک متخصص برای انجام محاسبات و نظارت بر نصب کمک بگیرید.
تیم فنی دیزل ژنراتور امیری در تمامی پروژههای فروش و نصب، محاسبات دقیق کابل را بر اساس استانداردهای روز و با در نظر گرفتن تمامی شرایط پروژه شما انجام میدهد تا از یک اتصال ایمن و کارآمد اطمینان حاصل شود. برای دریافت مشاوره تخصصی در این زمینه، لطفاً به صفحه تماس با ما مراجعه کرده یا با شمارههای 09121997678 – 09122878867 تماس بگیرید.
