یک دیزل ژنراتور قدرتمند، برق مورد نیاز شما را تولید میکند، اما این برق چگونه به صورت ایمن و مدیریت شده به دست مصرفکنندههای مختلف مانند روشنایی، پریزها، موتورها و تجهیزات دیگر میرسد؟ پاسخ در یک جزء حیاتی و مرکزی نهفته است: تابلو توزیع برق دیزل ژنراتور. این تابلو، که گاهی به آن “تابلو تقسیم” یا “Distribution Board” نیز گفته میشود، نقش مرکز فرماندهی و سیستم عصبی توزیع برق را ایفا میکند. طراحی و ساخت غیراصولی این تابلو میتواند ایمنی کل سیستم را به خطر انداخته و به تجهیزات گرانقیمت شما آسیب برساند.
در این راهنمای جامع از دیزل ژنراتور امیری، ما به عنوان متخصص در زمینه طراحی و ساخت سیستمهای کامل تولید و توزیع برق، به طور کامل به تشریح عملکرد، اجزای کلیدی و الزامات ایمنی در طراحی یک تابلو توزیع برق دیزل ژنراتور استاندارد میپردازیم. این مقاله به شما کمک میکند تا با اهمیت این بخش مهم از سیستم برق اضطراری خود بیشتر آشنا شوید.
وظیفه اصلی تابلو توزیع برق دیزل ژنراتور چیست؟
یک تابلو توزیع برق دیزل ژنراتور سه وظیفه اصلی و حیاتی را بر عهده دارد:
- تقسیم قدرت (Power Division): این تابلو، کابل اصلی و پرقدرت خروجی از دیزل ژنراتور (یا تابلو ATS) را دریافت کرده و آن را به چندین مدار خروجی کوچکتر و با جریانهای پایینتر تقسیم میکند. هر یک از این مدارها میتواند یک بخش از ساختمان، یک طبقه، یا یک دستگاه خاص را تغذیه کند.
- حفاظت از مدارها (Circuit Protection): مهمترین وظیفه این تابلو، حفاظت است. هر مدار خروجی مجهز به یک کلید حفاظتی (Circuit Breaker) است که در صورت بروز اضافهبار (Overload) یا اتصال کوتاه (Short Circuit) در آن مدار، به صورت خودکار جریان را قطع میکند. این کار از آسیب به تجهیزات متصل به آن مدار و همچنین از خطر آتشسوزی در کابلها جلوگیری میکند.
- ایزولاسیون و کنترل (Isolation and Control): این تابلو به اپراتور اجازه میدهد تا به صورت دستی، برق هر بخش یا مدار را برای انجام تعمیرات، نگهداری یا مدیریت مصرف، قطع و وصل کند.
به طور خلاصه، بدون یک تابلو توزیع برق دیزل ژنراتور استاندارد، استفاده ایمن و مدیریت شده از برق تولیدی ژنراتور غیرممکن است.
اجزای کلیدی یک تابلو توزیع استاندارد
یک تابلو توزیع برق دیزل ژنراتور باکیفیت از مجموعهای از قطعات استاندارد صنعتی تشکیل شده است:
۱. کلید اصلی ورودی (Main Incoming Breaker)
این کلید، اولین قطعه پس از ورود کابل اصلی به تابلو است و وظیفه قطع و وصل کردن کل جریان ورودی از ژنراتور را بر عهده دارد. این کلید معمولاً از نوع “کلید اتوماتیک کمپکت” (Molded Case Circuit Breaker – MCCB) است که قابلیت تحمل جریانهای بالا و قدرت قطع اتصال کوتاه زیادی دارد. آمپر این کلید باید متناسب با حداکثر جریان خروجی دیزل ژنراتور انتخاب شود.

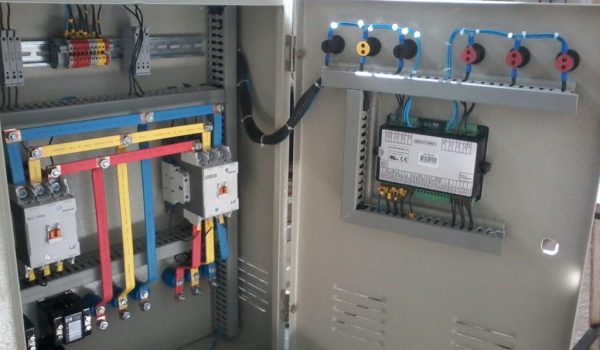

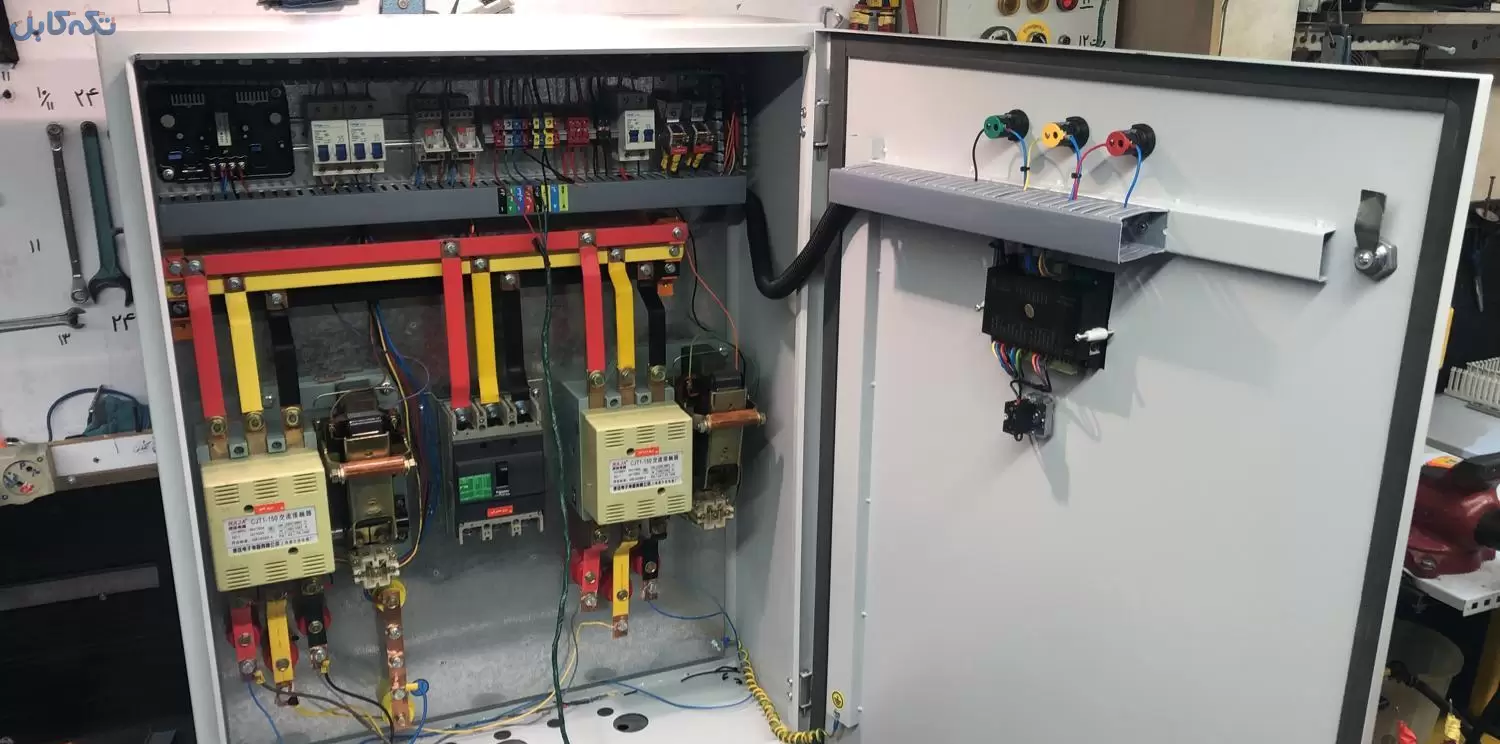

۲. شینهکشی (Busbars)
شینهها، تسمههای مسی یا آلومینیومی قطور و تختی هستند که نقش شاهراه توزیع جریان در داخل تابلو را ایفا میکنند. خروجی کلید اصلی به این شینهها متصل شده و سپس کلیدهای خروجی هر مدار، جریان مورد نیاز خود را از این شینهها دریافت میکنند. ابعاد و ضخامت شینهها باید بر اساس حداکثر جریان کل تابلو به دقت محاسبه شود.
۳. کلیدهای خروجی مدار (Outgoing Circuit Breakers)
برای هر مدار خروجی، یک کلید حفاظتی مجزا در نظر گرفته میشود. این کلیدها معمولاً از دو نوع هستند:
- کلید مینیاتوری (Miniature Circuit Breaker – MCB): برای مدارهای با جریان پایینتر (معمولاً تا ۶۳ آمپر) مانند مدارهای روشنایی و پریزها.
- کلید اتوماتیک کمپکت (Molded Case Circuit Breaker – MCCB): برای مدارهای با جریان بالاتر (معمولاً بالای ۱۰۰ آمپر) مانند تغذیه یک طبقه کامل، یک دستگاه صنعتی بزرگ یا یک تابلوی توزیع فرعی دیگر.
۴. تجهیزات اندازهگیری (Metering Equipment)
یک تابلو توزیع برق دیزل ژنراتور حرفهای، باید مجهز به تجهیزات اندازهگیری برای نظارت بر عملکرد سیستم باشد. این تجهیزات معمولاً بر روی درب تابلو نصب شده و شامل موارد زیر هستند:
- ولتمتر (Voltmeter): برای نمایش ولتاژ بین فازها و بین هر فاز با نول.
- آمپرمتر (Ammeter): برای نمایش جریان مصرفی هر فاز.
- فرکانسمتر (Frequency Meter): برای نمایش فرکانس برق تولیدی (باید روی ۵۰ هرتز ثابت باشد).
وجود این تجهیزات به اپراتور کمک میکند تا از عملکرد صحیح ژنراتور و توزیع متعادل بار بین فازها اطمینان حاصل کند.
۵. تجهیزات حفاظتی اضافی
علاوه بر کلیدهای اتوماتیک، ممکن است از تجهیزات حفاظتی دیگری نیز برای افزایش ایمنی استفاده شود، مانند “کلید محافظ جان” (Residual Current Device – RCD) که برای جلوگیری از برقگرفتگی افراد در مدارهای خاصی نصب میشود.
نکات مهم در طراحی و ساخت تابلو توزیع برق دیزل ژنراتور
طراحی و ساخت یک تابلو توزیع ایمن و کارآمد، یک کار کاملاً تخصصی است. در دیزل ژنراتور امیری، ما به این نکات کلیدی توجه ویژهای داریم:
- محاسبات دقیق: تمامی اجزا، از کلیدها و شینهها گرفته تا سایز سیمهای داخلی، باید بر اساس حداکثر جریان مورد انتظار و با در نظر گرفتن ضرایب اطمینان محاسبه شوند.
- تعادل بار بین فازها (Load Balancing): یکی از مهمترین نکات در طراحی، توزیع بارهای تکفاز (مانند روشنایی و پریزها) به صورت تا حد امکان مساوی بین سه فاز خروجی ژنراتور است. عدم تعادل بار میتواند باعث فشار بیش از حد به یک فاز آلترناتور و کاهش عمر مفید آن شود.
- رعایت درجه حفاظت (IP Rating): محفظه تابلو باید دارای درجه حفاظت مناسب با محیط نصب باشد. برای مثال، یک تابلو که در فضای باز نصب میشود باید دارای IP بالاتری (مانند IP65) برای محافظت در برابر باران و گرد و غبار باشد.
- استانداردهای مونتاژ: تمامی اتصالات باید با استفاده از ابزار مناسب و با گشتاور صحیح محکم شوند. سیمکشیها باید مرتب و دارای شماره و لیبل باشند تا عیبیابی در آینده آسان باشد.
نتیجهگیری: تابلو توزیع برق دیزل ژنراتور، ضامن ایمنی و کنترل
یک تابلو توزیع برق دیزل ژنراتور که به صورت اصولی و با قطعات باکیفیت ساخته شده باشد، بخش جداییناپذیر یک سیستم برق اضطراری ایمن و قابل اعتماد است. این تابلو به شما اجازه میدهد تا با اطمینان کامل، قدرت تولید شده توسط ژنراتور را مدیریت، توزیع و کنترل کنید.
تیم فنی دیزل ژنراتور امیری، علاوه بر تامین دیزل ژنراتور، تخصص و تجربه کاملی در زمینه طراحی و ساخت انواع تابلوهای برق، از جمله تابلو توزیع برق دیزل ژنراتور، متناسب با نیازهای پروژه شما دارد. برای دریافت مشاوره تخصصی در این زمینه، لطفاً به صفحه تماس با ما مراجعه کرده یا با شمارههای 09121997678 – 09122878867 تماس بگیرید.
